电力半导体模块
产品详细

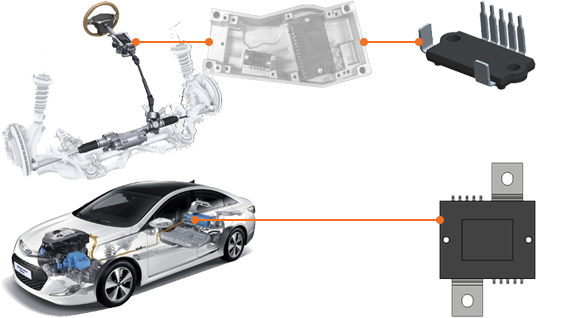

Electrical Relay Module
通过 MOSFET 交换，管制电源部及包括防止逆电压电路的 Module。
竞争力
代替机械式 Relay 模块缩小了系统设计尺寸
不产生机械式 Relay的缺点-噪音
保障半永久性寿命
通过快速交换控制实现了快速响应速度
详细说明
保护功能 : 大电流、低电压、高电压、逆电压及短路
大电流控制功能
低的待机电流
采用 N-频道逻辑标准 MOSFET

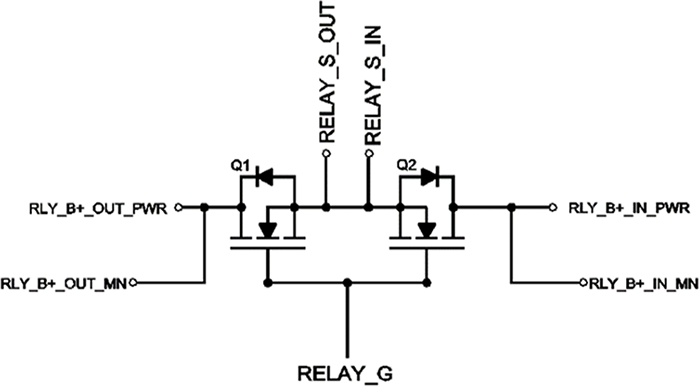

电路设计
构成(
| Feature | Name | SPEC. |
 |
Mold | EMC |
| Lead Frame | Cu | |
| MOSFET | Bare Die 40V | |
| DBC Ass’y | Ceramic Substrate (Al2O3) Size : 16.2 * 8.2* 0.98T Cu Thickness : 0.3 * 0.38 * 0.3T |
规格
| Item | SPEC. | Remarks |
| Operation Voltage Range | 40V | Rated Voltage 12V |
| Drain current(continuous) | 180A | Tc = 25℃ |
| RDS(on) max | 0.9mΩ | VGS = 10V ID = 100A |
| Operation Temperature | -40 ~ 125℃ | |
| Mounting Screw Torque | 1.3 ~ 1.5N.m | M3 |
